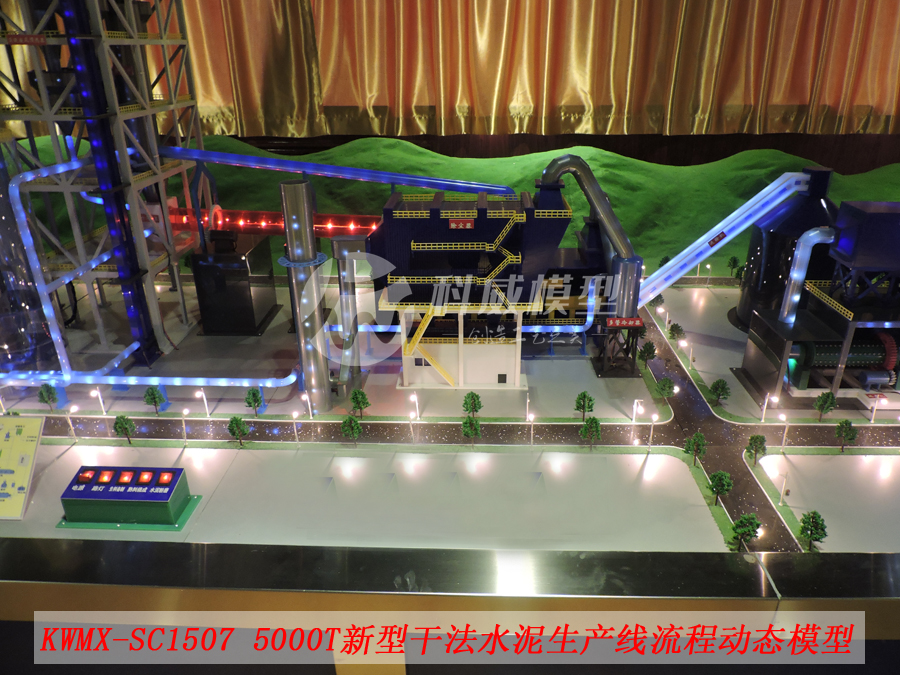

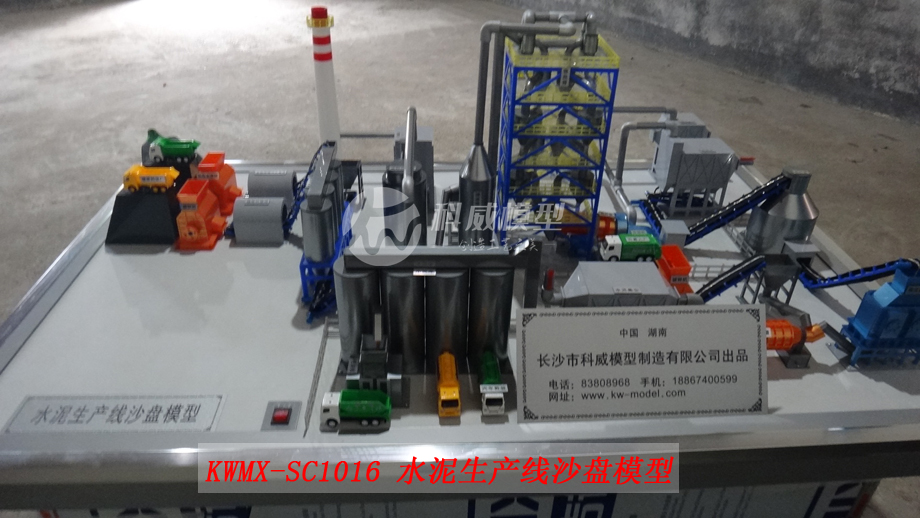

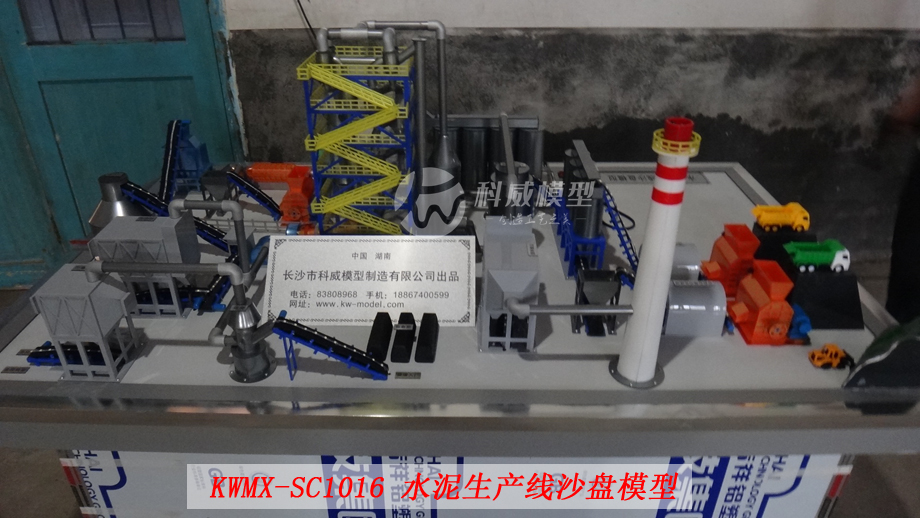

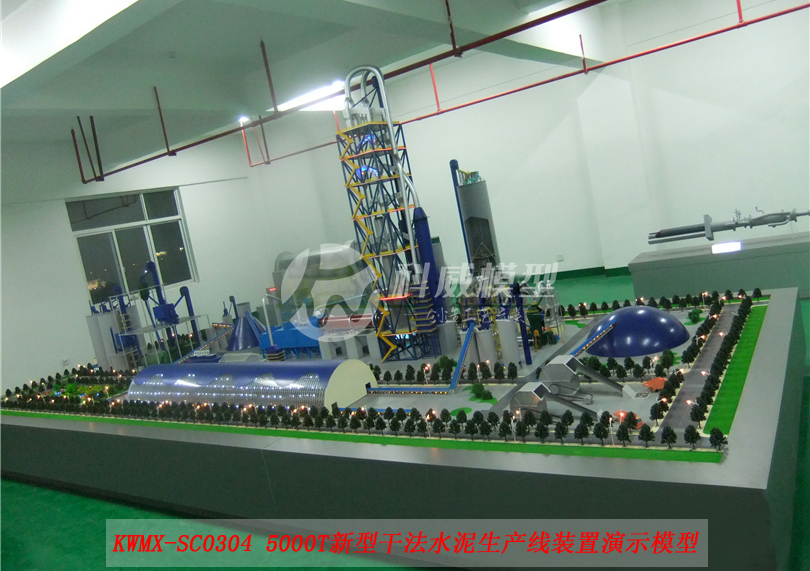

一、模型設計制作范圍：

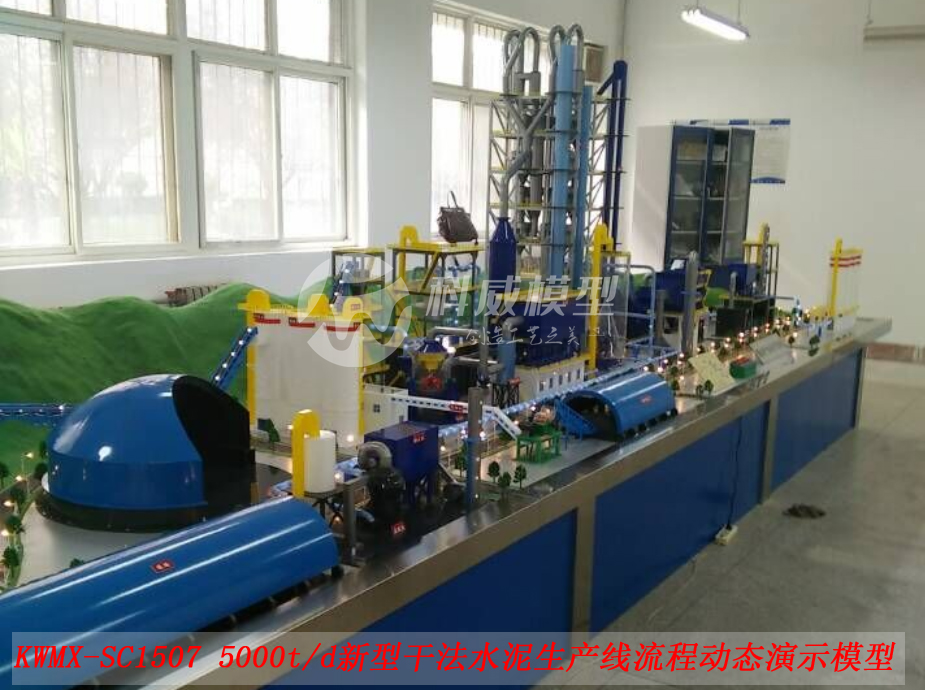

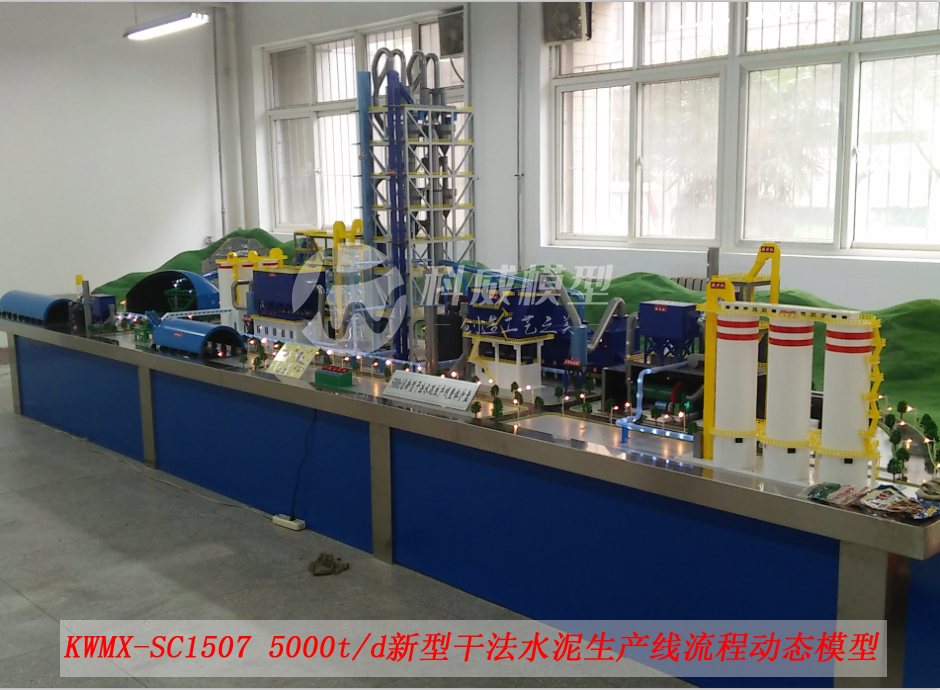

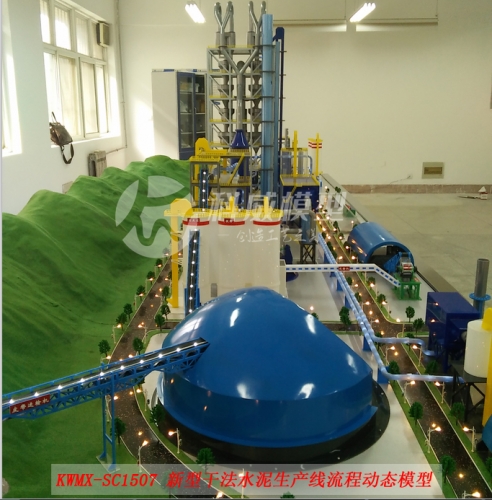

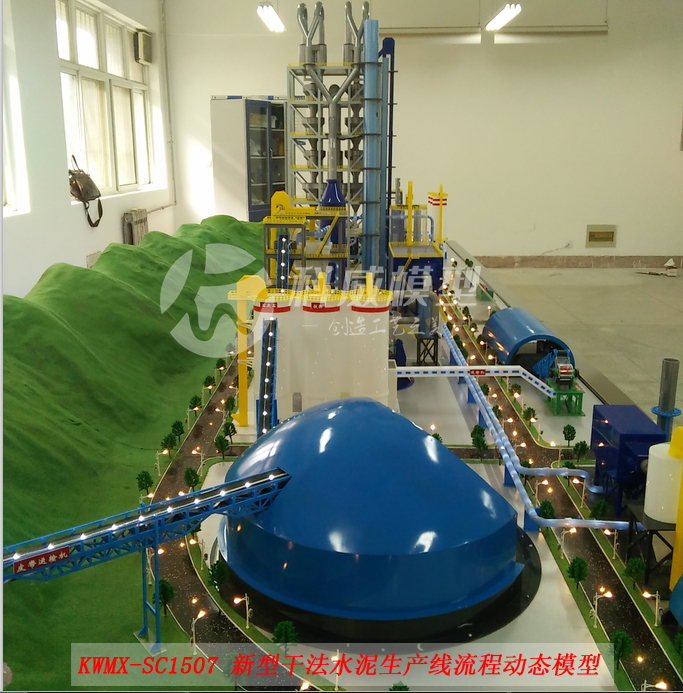

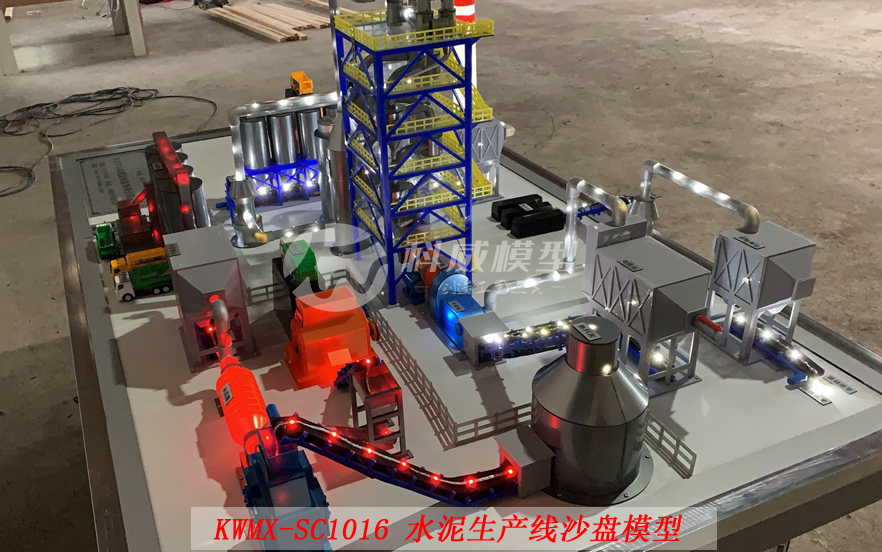

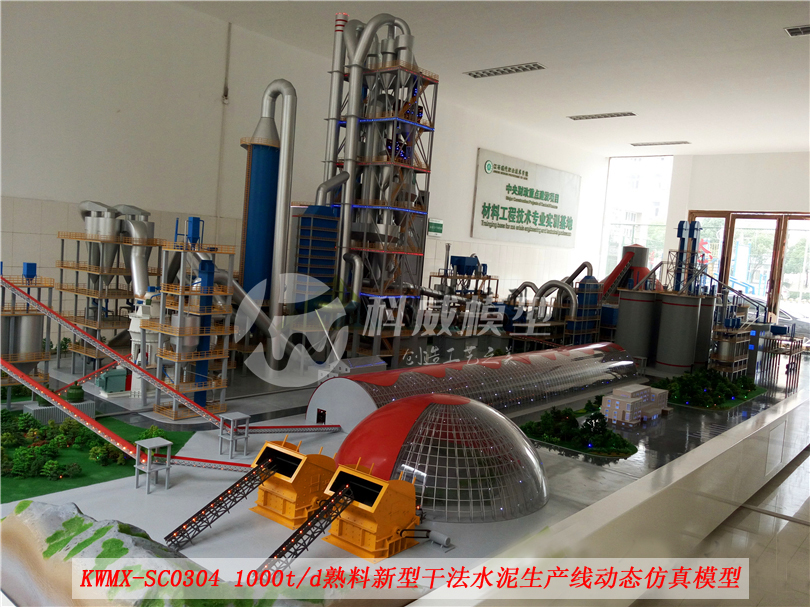

該模型根據客戶的需求，并參照新型干法水泥生產線廠區建筑總平面布置圖，按1:30（約）的模型比例微縮進行制作，模型可以完整顯示整個水泥生產線工藝流程，包括廠區環境以及工廠各單元生產設備的分布設施整體展現。
1、模型臺座尺寸：5000mm×2200mm×2400mm（長×寬×高）
2、模型的展現方式：
（1）、模型尺寸以五級旋風預熱器塔高度2m為基準進行縮放，生產線模型基礎臺面高0.6m。模型以實際場景微縮沙盤式工藝流程展示、配合光電、電動演示；
（2）、模型重點突出石灰石破碎機、生料立磨、煤粉立磨、預熱器、回轉窯、輥壓機和球磨機，制作比例1：30，其余設備及建筑景觀按1：50制作。
（3）、模型從外形、剖面內部結構、工作原理，運用聲、光、電來逼真展現工藝過程。
（4）、模型建筑和景觀：設計一棟現代式辦公樓和配套廠房；路網關系、廣場鋪裝和花草樹木合理體現，襯托模型的整體協調美觀。
（5）、模型詳細表現配料庫、熟料庫、成品庫等配套設施。
二、模型技術參數：
1.原料處理系統：
（1）、石灰石破碎系統：破碎機動態生產線。
（2）、原、燃料預均化庫：采用LED流動燈光隨工作流程而演示。
（3）、城鎮垃圾處理系統：采用新型干法窯處置生活垃圾技術（ckk系統）生產工藝。主要包括前處理及供料系統、垃圾氣化系統、灰渣處理系統、垃圾污水處理系統、除氯系統等。主要設備有氣化爐、回轉式剪切破碎機、雙梁橋式行車、除臭機、熱風爐、磁選機、有色金屬分選機、氣體冷卻器等。
2.生料粉磨系統：
（1）、生料立磨以剖面形式表現出來，并安裝微型電動機來模擬演示粉碎、分選過程原理。
（2）、以剖面形式體現兩個動感效果：磨盤、磨輥系統和分選系統。
（3）、通過磨盤的轉動帶動四個磨輥轉動，立磨系統中的喂料、通風、液壓、電動機、減速機等設施都能被模擬演示出來。
（4）、輸送系統安裝的流動LED燈光也流動起來，表現物料輸送過程。
3.熟料煅燒系統：
（1）、均化庫剖面展示表現內部的輔助設施也將詳細體現，流動燈光亮化，動態演示。
（2）、預熱分解爐系統采用透明有機材料按照每級旋風筒結構進行制作。
（3）、回轉窯按照真實原理轉動起來，內部結構嚴格按照真實原理表現。窯尾廢氣處理部份（高溫、循環、尾排）三大風機等設備要詳細制作。
（4）、噴煤裝置燈光亮化效果。
（5）、電收塵器燈光亮化效果。
（6）、篦式冷卻機通過內部設置的微型電機讓模型運動起來，動態。
（7）、煤粉立磨燈光亮化效果。
4、熟料燒成系統：
（1）、原煤堆棚及輸送、原煤預均化及輸送、生料均化及窯尾喂料（庫底）、窯尾、窯中、窯頭熟料冷卻及余風處理、煤粉制備、熟料儲存及輸送等子項。

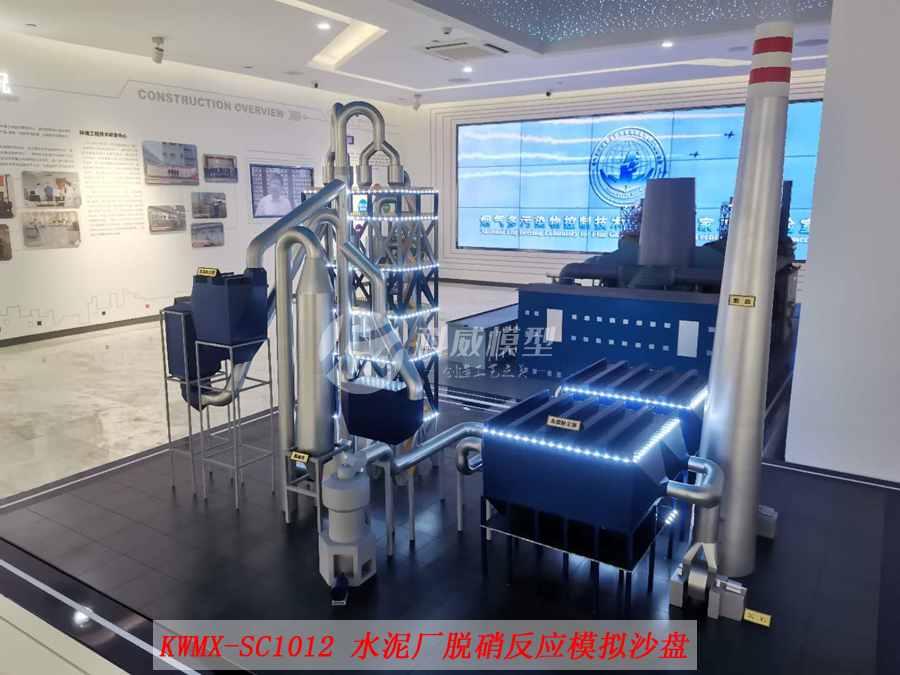

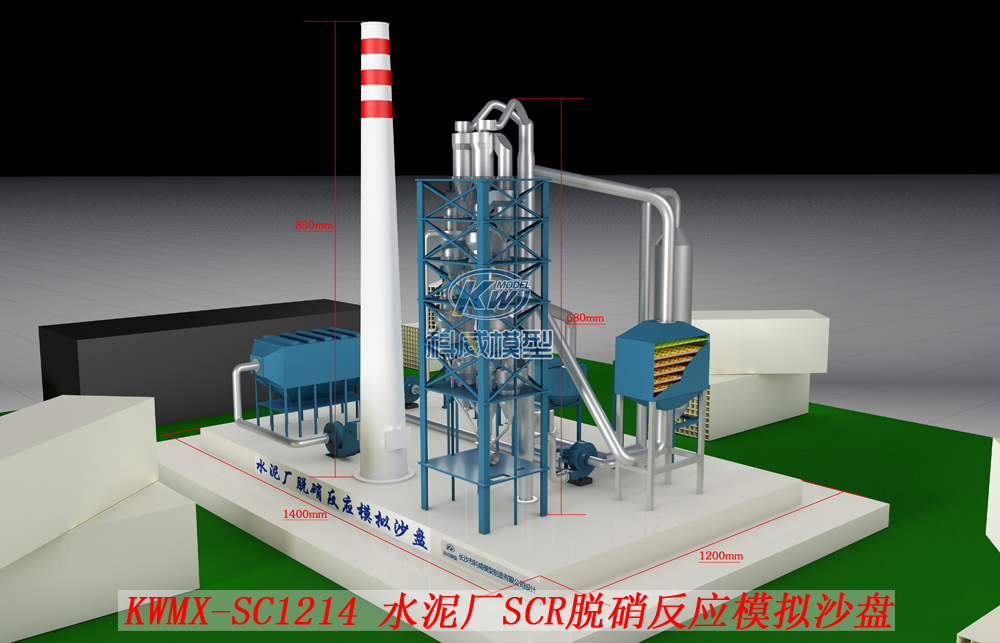

5、SNCR煙氣脫硝裝置：
（1）、選擇性非催化劑還原脫硝技術主要設備含槽罐車、還原劑儲罐、卸載泵站、加注管線、循環泵、稀釋水泵、稀釋水儲罐、噴槍。
6.水泥窯純低溫余熱發電系統：
（1）、通過設置在窯頭的aqc鍋爐和窯尾的ph鍋爐來回收篦冷機與預熱器出口廢氣的余熱進行發電是水泥純低溫余熱發電的主要方式；余熱鍋爐: aqc爐和ph爐；
7.煤粉制備與輸送系統：
（1）、水泥煤粉制備系統含：錘式破碎機；槽型膠帶輸送機；預均化堆場；懸臂側式堆料機；橋式刮板取料機；立式磨；煤磨氣箱脈沖袋收塵器。
8.水泥粉磨系統：
（1）、粉磨系統的主要設備是v型選粉機、輥壓機和水泥磨、o-sepa選粉機；用流動燈光來演示此系統的工作流程。
9.水泥均化及配制系統：
（1）、在生料制備四個主要鏈環中含：高效斗式提升機；水泥儲庫；電動流量控制閥；空氣均化系統。
10.水泥包裝及散裝系統：
（1）、水泥包裝主要設備：一般由供料設備、篩分設備、包裝設備、回灰輸送設備、疊包機、碼包機及裝車機等設備組成。
11、建筑環境襯托：
（1）、以整個廠區生產線為中心，包括周圍山體、綠化、道路為襯托，主體建筑包括廠區大門、門衛室、門牌、停車場、觀景亭、圍墻、護坡、綜合辦公樓、主廠房、附廠房、煙囪等等嚴格按照等高線、外形按比例制作。
12、燈光效果：
（1）、沙盤模型把現代的光、電技術溶入其中，塑造主體建筑中及路燈、地燈、庭院燈、園林設置柔和自然的燈光，并采用各種手法創造出獨特的夜間觀賞效果。用不同顏色的光源來體現不同區域，把不同區域的功能分別開來，豐富的視覺效果。采用多路不同的燈光來表現項目所要反映的幾大核心內容：辦公樓、主廠房、煙囪、交通、綠化、中央水池等。
三、模型控制方式：
水泥生產線流程可實現操作演示功能，我們根據客戶的使用與教學的要求，我們將選用“編程控制程序”對沙盤按需進行微機編程芯片控制。
根據要求，我們需對流程沙盤上的裝置的流動過程與時間進行分點區分，區分出來的每一套控制點都進行時間繼電器按燈光條長度進行安置，使每一個沙盤上的流程都因此而分出多個控制點，然后通過電子元件進行信號轉換，轉換成可與電腦控制器相連，然后通過觸摸一體機設計的控制界面進行控制，依照教學的展示要求進行有機教學，并可以讓學員更好的熟悉水泥生產線生產裝置流程的過程與原理。

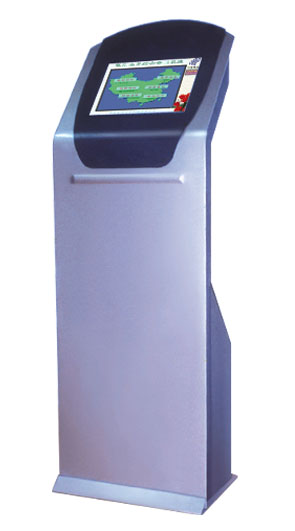

LCD觸摸屏一體機簡介:
先進的聲波觸摸屏(清晰度高、反光很少、透光率92%、無色彩失真、無漂移)
單點觸摸5000萬次
觸摸反應力度小于85克
表面耐久力與玻璃相同，毛氏硬度測試為7級
工作環境：溫度：+10度--+35度
濕度：40%-80%
表面處理：進口金屬漆
配置：19寸LCD機柜、19寸LG/菲利浦液晶顯示器、19寸表面聲波屏
主機配置：奔Ⅳ2.0G硬盤40G內存256M—512M
四、模型功能：
該模型實現了水泥生產線裝置流程等全過程仿真模擬；動態演示，形象逼真，仿真性強，使參觀者有一種身臨其境的感覺，因此也具有很高的觀賞性，直觀性,實用性，使學生不出校門就掌握了作業實習所需掌握的大部分內容，從而完成了一個高起點、高效率的實習環節。
